Co to jest wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy, potocznie nazywany różnicówką, odgrywa kluczową rolę w systemach elektrycznych. Jest on niezbędnym elementem ochrony przed porażeniem prądem. Jego działanie opiera się na monitorowaniu różnicy pomiędzy prądem wpływającym a wypływającym z danego obwodu, co określamy jako prąd różnicowy.
Główna funkcja tego urządzenia polega na:
- automatycznym odcięciu zasilania,
- gdy wykryta różnica przekroczy ustalony limit.
Dzięki temu, znacznie zmniejsza się ryzyko poważnych wypadków. Warto pamiętać, że wyłączniki różnicowoprądowe powinny być traktowane jako dodatkowe zabezpieczenie. Regularne sprawdzanie ich działania przyczynia się do podwyższenia bezpieczeństwa w naszych instalacjach elektrycznych. To istotny krok, aby zwiększyć komfort i pewność w korzystaniu z prądu w naszym otoczeniu.
Jakie są funkcje wyłącznika różnicowoprądowego?
Wyłącznik różnicowoprądowy odgrywa istotną rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Jego priorytetową funkcją jest ochrona przed porażeniem prądem. Kiedy tylko wykryje prąd upływu przekraczający zaprogramowany próg IΔn, natychmiast odłącza zasilanie, co znacząco redukuje ryzyko porażenia zarówno ludzi, jak i zwierząt.
Dodatkowo, ten element zabezpiecza obwody elektryczne przed skutkami zwarć doziemnych, które mogą prowadzić do:
- poważnych uszkodzeń instalacji,
- pożaru.
Szybkie reagowanie w krytycznych sytuacjach zwiększa bezpieczeństwo jego użytkowników. Co więcej, wyłącznik umożliwia przeprowadzanie regularnych testów zabezpieczeń, co korzystnie wpływa na efektywność całego systemu elektrycznego. Dzięki systematycznym kontrolom działania wyłącznika różnicowoprądowego zwiększa się niezawodność instalacji oraz komfort w użytkowaniu.

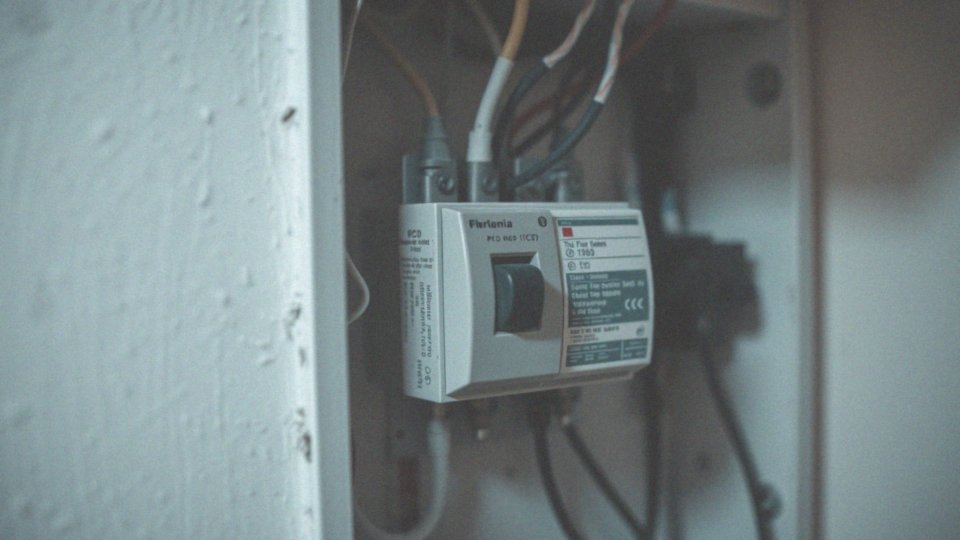

Jak działa wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy pełni istotną rolę w zapewnieniu ochrony, ponieważ jego głównym zadaniem jest wykrywanie prądu różnicowego. W typowych obwodach elektrycznych prąd, który wpływa poprzez przewód fazowy, powinien odpowiadać prądowi wychodzącemu przez przewód neutralny. Gdy jednak dojdzie do uszkodzenia izolacji lub pojawią się inne problemy, może wystąpić upływ prądu, co skutkuje różnicą między tymi dwoma wartościami.
Urządzenie to, wyposażone w przekładnik sumujący, nieustannie monitoruje tę różnicę. Kiedy zauważy, że wartość prądu różnicowego przekracza ustalone normy, uruchamia mechanizm, który odłącza zasilanie. Działanie to opiera się na zasadzie indukcji elektromagnetycznej: zmiany w prądzie generują pole magnetyczne, co powoduje namagnesowanie rdzenia przekładnika. Jeżeli zostanie zidentyfikowana różnica, urządzenie odłącza zasilanie.
Reakcja wyłącznika zajmuje jedynie kilka milisekund, co znacznie zwiększa bezpieczeństwo użytkowników. Histereza rdzeni przekładnika ma również istotny wpływ na stabilność działania całego systemu. Warto także pamiętać, że regularne testowanie wyłączników jest kluczowe, żeby zapewnić ich właściwe funkcjonowanie, co jest niezbędne dla bezpieczeństwa elektrycznych instalacji.

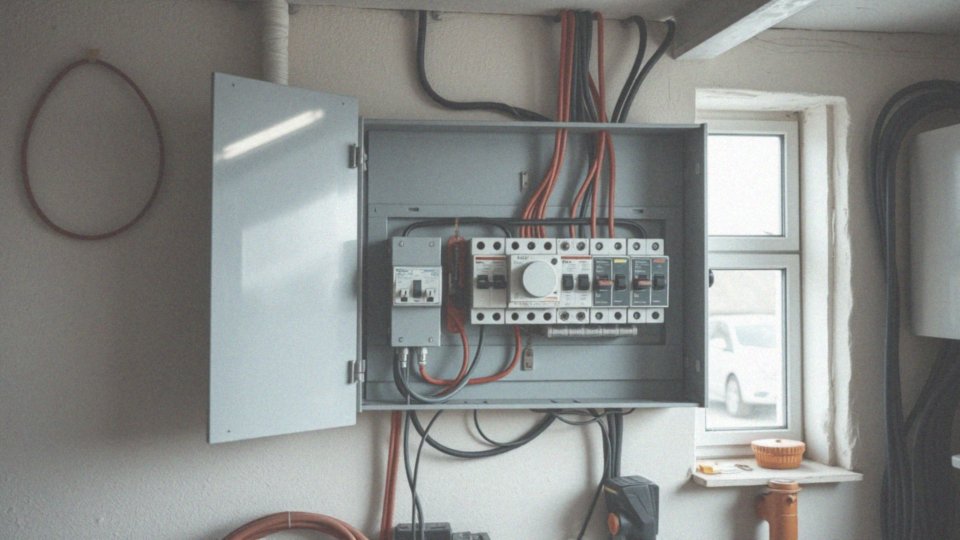

Jakie są rodzaje wyłączników różnicowoprądowych?
Wyłączniki różnicowoprądowe można klasyfikować na różne sposoby, w tym ze względu na rodzaj prądu oraz liczbę biegunów. Wśród dostępnych modeli wyróżniamy najczęściej spotykane typy:
- AC, działa na prądach sinusoidalnych, jest najprostszy w obsłudze, co sprawia, że nadaje się do podstawowych zastosowań, gdzie nie zachodzi ryzyko prądów stałych,
- A, bardziej zaawansowany, potrafi reagować zarówno na prądy przemienne, jak i pulsujące prądy stałe, co czyni go idealnym rozwiązaniem w przypadku urządzeń elektronicznych,
- B, zaprojektowany do obsługi zarówno prądów przemiennych, jak i pulsujących i stałych, co czyni go świetnym wyborem w systemach korzystających z falowników oraz instalacjach fotowoltaicznych,
- F, wyróżniający się wysoką odpornością na zakłócenia,
- B+ i Bfq, stworzone z myślą o prądach harmonicznych.
Jeśli chodzi o liczbę biegunów, wyłączniki różnicowoprądowe dzielą się na:
- dwubiegunowe, stosowane w instalacjach jednofazowych,
- czterobiegunowe, idealne dla systemów trójfazowych.
Właściwy wybór wyłącznika powinien być starannie dopasowany do specyficznych wymagań danej instalacji i obowiązujących norm bezpieczeństwa.
Jakie są zalety korzystania z wyłączników różnicowoprądowych?
Wyłączniki różnicowoprądowe przynoszą szereg korzyści, które znacząco wpływają na bezpieczeństwo instalacji elektrycznych. Przede wszystkim stanowią one barierę chroniącą przed porażeniem prądem. W momencie, gdy urządzenie wykryje niesprawność, automatycznie przerywa zasilanie, co istotnie zmniejsza ryzyko zranienia zarówno ludzi, jak i zwierząt. Dodatkowo, takie wyłączniki pomagają minimalizować ryzyko powstania pożarów, które mogą być efektem prądów upływowych. Te niebezpieczne zjawiska mogą prowadzić do przegrzewania przewodów oraz innych komponentów instalacji.
Co więcej, wyłączniki różnicowoprądowe chronią również sprzęt elektryczny, zapobiegając uszkodzeniom spowodowanym przeciążeniem czy zwarciem, co w rezultacie wydłuża jego żywotność. Ich zaletą jest także zapewnienie dodatkowej ochrony w sytuacji, gdy zawiodą inne zabezpieczenia, takie jak bezpieczniki. Regularne przeprowadzanie testów działania tych urządzeń jest kluczowe dla zachowania niezawodności systemów elektrycznych, a to z kolei ma ogromne znaczenie dla efektywności instalacji niskiego napięcia.
Ważne jest, aby odpowiednio dobrać te wyłączniki, zgodnie z obowiązującymi normami bezpieczeństwa, co ma kluczowe znaczenie dla ich funkcjonalności. Dostosowane do indywidualnych potrzeb użytkowników, znacząco przyczyniają się do podniesienia ogólnego poziomu bezpieczeństwa zarówno w domach, jak i obiektach komercyjnych.
Jak dobrać wyłącznik różnicowoprądowy do instalacji elektrycznej?
Wybór wyłącznika różnicowoprądowego do instalacji elektrycznej wymaga przemyślenia kilku kluczowych aspektów. Przede wszystkim istotny jest układ sieci, który może przybierać formy takie jak:
- TN-S,
- TN-C-S,
- TT,
- IT.
Dopasowanie typu wyłącznika do specyfiki sieci oraz podłączonych urządzeń ma znaczący wpływ na skuteczność zabezpieczeń. Nie mniej ważna jest liczba faz w systemie – w przypadku instalacji jednofazowych najlepiej sprawdzą się wyłączniki dwubiegunowe, z kolei w instalacjach trójfazowych konieczne są wyłączniki czterobiegunowe. Ważne jest również określenie prądu znamionowego obciążenia, który bezpośrednio wpływa na efektywność działania urządzenia. Generalnie prąd zadziałania IΔn powinien wynosić 30 mA, co zapewnia odpowiednią ochronę przed porażeniem elektrycznym.
Dodatkowo warto zwrócić uwagę na typ wyłącznika. Na przykład w instalacjach z falownikami rekomenduje się zastosowanie wyłączników typu B. Nie można pominąć także warunków środowiskowych – wyłącznik powinien być odporny na wilgoć oraz zanieczyszczenia. Warto też pomyśleć o dodatkowym zabezpieczeniu, jakim jest wyłącznik nadprądowy. Dbanie o selektywność działania wyłączników różnicowoprądowych względem pozostałych zabezpieczeń w instalacji jest kluczowe. Dzięki właściwemu doborowi wyłączników różnicowoprądowych można znacząco podnieść bezpieczeństwo użytkowania instalacji elektrycznej, co z kolei minimalizuje ryzyko wystąpienia niebezpiecznych sytuacji.
Jakie parametry są istotne przy doborze wyłącznika różnicowoprądowego?
W procesie wyboru wyłącznika różnicowoprądowego warto zwrócić uwagę na kilka istotnych aspektów:
- prąd znamionowy (In), który powinien być zgodny z maksymalnym prądem roboczym danej instalacji,
- prąd zadziałania (IΔn), którego wartość powinna wynosić 30 mA, by skutecznie chronić przed porażeniem elektrycznym,
- napiecie znamionowe, które musi być dostosowane do napięcia fazowego w instalacji elektrycznej,
- obciążalność zwarciowa, definiująca zdolność wyłącznika do otwierania obwodu w momencie powstania zwarcia,
- typ wyzwalania – wyłączniki AC przeznaczone są do pracy przy prądach sinusoidalnych, natomiast typy A, B i F oferują lepszą ochronę dla urządzeń elektronicznych,
- odporność na zakłócenia elektromagnetyczne oraz specyficzne warunki otoczenia, takie jak wilgotność czy temperatura,
- typ obciążenia — typ A lepiej sprawdzi się w przypadku urządzeń elektronicznych.
Świadome podejście do doboru wyłącznika różnicowoprądowego, uwzględniające powyższe parametry, nie tylko zwiększy bezpieczeństwo, ale również podniesie niezawodność całej instalacji elektrycznej.

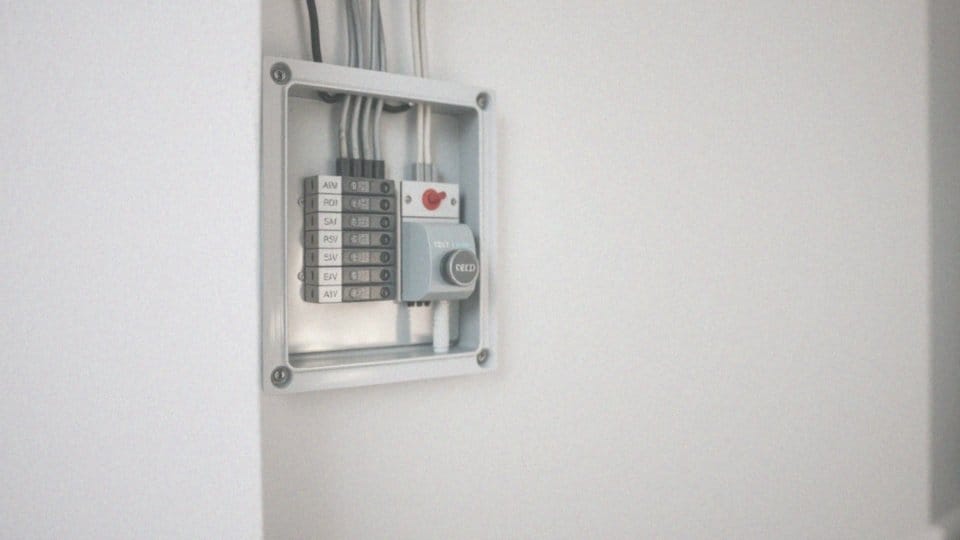

W jakich układach należy stosować wyłączniki różnicowoprądowe?
Wyłączniki różnicowoprądowe odgrywają niezwykle istotną rolę w systemach TN-S, TN-C-S oraz TT, zapewniając ochronę przed porażeniem prądem, zwłaszcza w gniazdach wtyczkowych, które wykorzystujemy na co dzień. Ich zastosowanie w miejscach o podwyższonym ryzyku, takich jak:
- łazienki,
- pralnie,
- przestrzenie na zewnątrz.
jest wręcz nieodzowne. Warto jednak zauważyć, że w sieciach TN-C ich użycie nie jest zalecane z uwagi na brak wydzielonego przewodu ochronnego PE. Z kolei w systemach IT wyłączniki te są wymogiem, ponieważ dostarczają kluczowe właściwości ochronne oraz izolacyjne, które znacząco podnoszą bezpieczeństwo użytkowników. Przegląd takich urządzeń powinien odbywać się zgodnie z normami bezpieczeństwa i być dostosowany do specyfiki każdej instalacji elektrycznej. Należy pamiętać, że dotyk pośredni oraz zwarcia doziemne wprowadzają dodatkowe ryzyko, co wyraźnie podkreśla wagę stosowania tych wyłączników w systemach ochrony. Regularne kontrolowanie ich funkcjonowania jest kluczowe dla zapewnienia bezpieczeństwa korzystania z instalacji.
Jakie są normy dotyczące stosowania wyłączników różnicowoprądowych?
Normy dotyczące wyłączników różnicowoprądowych są precyzyjnie określone w przepisach oraz standardach. Centralnym dokumentem w tej kwestii jest norma PN-HD 60364-4-41, która definiuje wymagania ochrony przed porażeniem prądem w instalacjach elektrycznych. Uwzględnia ona różnorodne typy układów sieciowych oraz różne rodzaje odbiorników.
Przepisy zawarte w rozporządzeniu Ministra Infrastruktury, dotyczące warunków technicznych budynków, z kolei także akcentują konieczność zastosowania tych wyłączników. Warto zaznaczyć, że istnieją również inne istotne normy, takie jak:
- PN-HD 60364-4-42:2011, która dotyczy instalacji elektrycznych niskiego napięcia,
- PN-HD 60364-7-702:2010, wprowadzająca dodatkowe wymagania związane z otoczeniem, w jakim powinny być stosowane.
Na przykład w miejscach, gdzie ryzyko jest podwyższone, takich jak łazienki czy przestrzenie na świeżym powietrzu, obowiązkowe jest wykorzystanie tych urządzeń. Norma PN-HD 60364-5-56 natomiast szczegółowo określa zasady ochrony przeciwporażeniowej w różnych instalacjach elektrycznych. Tym samym, stosowanie wyłączników różnicowoprądowych musi być zgodne z obowiązującymi normami, co ma kluczowe znaczenie dla zapewnienia wysokiego poziomu bezpieczeństwa oraz minimalizacji ryzyka porażenia prądem w różnych warunkach.
Jakie są najczęstsze błędy przy doborze wyłączników różnicowoprądowych?
Wybór wyłączników różnicowoprądowych potrafi być skomplikowany. Istnieje wiele istotnych informacji, które warto wziąć pod uwagę, aby zapewnić ich prawidłowe funkcjonowanie. Często popełnianym błędem jest niewłaściwe dopasowanie wyłącznika do obciążeń. Na przykład, stosowanie modelu AC w instalacjach z falownikami może prowadzić do poważnych problemów. Warto również pamiętać o:
- selektywności z innymi zabezpieczeniami,
- czynnikach środowiskowych, które mogą wpływać na działanie systemu.
Nie zwracanie uwagi na te elementy może skończyć się poważnymi konsekwencjami. Kluczowe jest odpowiednie dobranie prądu zadziałania IΔn; zbyt wysoka wartość może bowiem ograniczyć bezpieczeństwo osób. Również brak zabezpieczeń przed zwarciami to błąd, który może prowadzić do uszkodzeń instalacji. Kolejną istotną kwestią jest unikanie stosowania wyłączników różnicowoprądowych w układach TN-C, gdzie brak wydzielonego przewodu ochronnego PE zwiększa ryzyko porażenia prądem. Regularne testowanie oraz monitorowanie działania tych urządzeń są niezwykle ważne. Dzięki temu można w porę dostrzegać ewentualne problemy, co znacznie podnosi bezpieczeństwo instalacji elektrycznych.
Jakie są przyczyny wyłączania się różnicówki?
Wyłączanie różnicówki może mieć wiele przyczyn, więc warto je poznać, aby zapewnić bezpieczeństwo instalacji elektrycznej. Najbardziej powszechnym powodem jest upływ prądu do ziemi, który często wynika z uszkodzenia izolacji przewodów, prowadząc do zwarcia doziemnego. Wilgotność oraz zanieczyszczenia w instalacji mogą znacznie zwiększać to ryzyko, zwłaszcza w szczególnie wilgotnych miejscach.
Innym poważnym zagrożeniem jest sytuacja, gdy przewód pod napięciem ma kontakt z ludźmi lub zwierzętami, co może być niezwykle niebezpieczne. Dodatkowo, urządzenia elektroniczne, takie jak falowniki, generują prądy harmoniczne, które mogą wywoływać fałszywe alarmy różnicówki. Niewłaściwe podłączenie instalacji elektrycznej również może prowadzić do błędnych reakcji wyłącznika, co skutkuje jego niespodziewanym wyłączeniem.
Warto również wspomnieć o zakłóceniach elektromagnetycznych, takich jak prąd różnicowy z komponentem stałym DC oraz tętnieniem DC, które mogą wprowadzać nieprawidłowe sygnały, a to zakłóca pracę urządzenia. Czynniki korodujące oraz nieodpowiednie warunki otoczenia mogą uszkodzić wyłącznik, co negatywnie wpływa na jego działanie. Dlatego tak ważne jest regularne testowanie i konserwacja tych urządzeń, aby zminimalizować ryzyko ich niesprawności.
Co należy kontrolować w wyłącznikach różnicowoprądowych?
W przypadku wyłączników różnicowoprądowych kluczowe jest okresowe sprawdzanie ich funkcjonowania. Warto regularnie korzystać z przycisku „T” lub „Test”, aby upewnić się, że urządzenie adekwatnie reaguje na symulowany prąd upływu. Taki test zyskuje na znaczeniu, gdyż gwarantuje skuteczność wyłącznika w obliczu rzeczywistego zagrożenia.
Równie istotna jest kontrola obudowy oraz zacisków – sprawdzenie, czy nie występują uszkodzenia mechaniczne lub termiczne, które mogłyby wpłynąć na sprawność urządzenia. Systematyczne pomiary impedancji pętli zwarcia Zs są także niezbędne, aby zapewnić odpowiednią selektywność wyłączników różnicowoprądowych w połączeniu z innymi zabezpieczeniami.
Oprócz tego, cała instalacja elektryczna, w której umieszczono wyłącznik, musi być w pełni bezpieczna. Regularne przeglądy i testowanie różnicówek dostarczają cennych informacji o ewentualnych problemach, co znacznie podnosi poziom bezpieczeństwa korzystania z energii elektrycznej.
Zadbana selektywność oraz ocena warunków eksploatacyjnych mają bezpośredni wpływ na niezawodność działania wyłącznika. Wszystkie te działania przyczyniają się do ochrony instalacji i zwiększają komfort codziennego użytkowania energii elektrycznej.
